潜水艦。もぐる
身を隠す技術の移り変わり

大人気アニメ「名探偵コナン」の最新作は「黒鉄の魚影（サブマリン）」。累計発行部数3,200万部を誇る漫画「沈黙の艦隊（かわぐちかいじ作）」の実写映画化と、潜水艦を舞台にした映像作品が次々にリリースされる。
"ジェームス・ボンド"が所属する英国のMI6（秘密情報部）や米国のCIA（中央情報庁）といった各国の「インテリジェンス」と密接にかかわる潜水艦は、多様化した海中情報「ACINT（アシント：Acoustic Intelligence）」のデータと情報の収集を担う。

潜水艦のはじまり

近代の潜水艦では、1863年に米国で製造された「インテリジェント・ホエール（Intelligent Whale）」が有名だが、起源をたどると、紀元前にまでさかのぼる。前5世紀の終わり、ギリシアのアテネとスパルタが対立した「ペロポネソス戦争（Peloponnesian War）」で、潜水戦が登場。紀元前332年の「タイヤ包囲戦（Siege of Tyre）」では、鐘の形をした潜水艇を使って、アレクサンダー大王が潜水した挿絵が、6世紀のムガル帝国に残る。日本では、竹筒を使って水にもぐり身を隠す、忍者の「水遁（すいとん）の術」は、江戸時代の忍術書に記載がある。

アレクサンダー大王がガラス製の潜水艇に沈められている様子を描いた16 世紀のイスラム絵画。

海に潜るアレクサンダー大王。

ギリシャの哲学者アルキメデスが発見した「アルキメデスの原理」、流体中の物体は、その物体が押しのけた流体の重さ（重力）と同じ大きさの浮力を受けること。潜水艦が潜水や浮上が出来るのは、この原理のため。

1578 年の英のウィリアム・ボーンが設計した潜水艦。実用化には至らず。

オランダの発明家コルネリウス・ドレベルが、1620年に史上初の航行可能な潜水艇（人力推進）を作った。

1679年イタリアの物理学者ジョヴァンニ・ボレリが設計した潜水艦。自己完結型の水中呼吸装置を検討した最初の人物であると考えらている。

1776年アメリカ初の軍用潜水艦タートル (Turtle)。アメリカ独立戦争中に使用されたが、戦果は挙げられなかった。

1776年アメリカ初の軍用潜水艦タートル (Turtle)。アメリカ海軍国立博物館蔵。

1776年アメリカ初の軍用潜水艦タートル (Turtle)。アメリカ独立戦争中にイギリス艦隊を攻撃する様子。

アメリカの発明家ロバート・フルトン。世界初の潜水艦であるノーチラスを設計。1810年頃作成した機雷は、最初の近代的機雷といわれている。

ロバートフルトンのノーチラス潜水艦の 1798 年の図面。

ロバート・フルトンの世界初の潜水艦であるノーチラス潜水艦。

ドイツの発明家ヴィルヘルム・バウアーによって、1850 年独デンマーク戦争中に作られた潜水艦。

H・L・ハンリー。アメリカ南北戦争に、敵の軍艦を攻撃して撃沈することに成功。史上初めて敵艦を撃沈した潜水艦である。

イクティネオII。非大気依存推進が可能な世界初の潜水艇。1864年スペインの技術者ナルシス・モントゥリオルによって設計された。

リサーガム。ビクトリア朝の潜水艦。イギリスの牧師ジョージ・ギャレットが設計。

スペイン軍の潜水艦ペラル。1888年スペインの技術者アイザック・ペラルが製造。

アイルランドの技術者ジョン・フィリップ・ホランド。近代潜水艦の父といわれる。アメリカ海軍から正式に委託された最初の潜水艦を開発した。

ホランド（USS Holland, SS-1）。アメリカ海軍で最初に就役した潜水艦。1900年。

フランス初の潜水艦ナルヴァル、1899 年。

「インテリジェント・ホエール」アメリカの潜水艦。1863年にスコーヴェル・S・メリアムが設計し、オーガスタス・プライスとコーネリアス・S・ブッシュネルの手によって製作された。

潜水技術の伝承

初めて戦争で使用された潜水艦は、アメリカ独立戦争で、1776年9月7日夜、カメを思わせる形状から「タートル」と名付けられた潜水艇で、マンハッタン南のガバナーズ島に係留されていたハウ将軍の旗艦イーグルを攻撃した。タートルは、欠点が多い潜水艇だったが、後の潜水艦開発に多くの技術を伝承した。
東京ディズニーシーのミステリアスアイランドでは、ジュール・ベルヌのSF小説「海底二万里」でネモ船長が愛用する架空の潜水艦ノーチラス号を見学できる。ノーチラスの名は、1800年、米国の発明家ロバート・フルトンがフランスで建造した実在する潜水艇名で、タートルの技術を伝承し、ラテン語で「小さな船」を意味する。

ルドルフ・ディーゼル。ドイツ人の機械技術者で発明家。ディーゼルエンジンを発明。

WWI、ドイツの潜水艦のエンジンルーム。ディーゼルエンジンとダイナモ (前景)。

1918年ドイツの潜水艦 (U ボート) の機関室。

WWIドイツの潜水艦 (U ボート) 。1918年。

1917年ドイツ潜水艦の 12 インチ砲。

WWIドイツの潜水艦の魚雷。

イギリスにいるドイツのＵボート。1918年。

イギリスの南海岸で座礁したドイツの U ボート。

1914年、たくさんあるドイツのUボート。

1917年、英国の貨物船を攻撃するドイツのUボート。

1915年、ドイツのUボートによってイギリスの旅客船が沈没。

ドイツのオットー・ウェディゲン指揮下の U-9 潜水艦が凱旋帰還するようす。オットー・ウェディゲンはイギリスの軍艦 4 隻を撃沈した功績により、ドイツの最高の栄誉であるプール・ル・メリット賞を受賞。

「ロタール・フォン・アルノー・ド・ラ・ペリエール」ドイツ潜水艦Uボート艦長を務め、194隻、453,716トンの艦船を撃沈、現在に至るまで史上最高の戦果を挙げた潜水艦指揮官。

1915年、ドイツのUボートによってイギリスの旅客船が沈没。

ドイツによる無制限潜水艦作戦（敵国の艦艇・船舶に対して無警告で攻撃する作戦）に対する風刺画。

WWI、ドイツのUボートによる民間船への攻撃に対する風刺画。

ルシタニア号（当時最大の旅客船をドイツが攻撃）事件に対する風刺画。

1920年、ドイツ潜水艦の乗組員。

ヴェルサイユ条約1919年、WWIにおける連合国とドイツ国の間で締結された講和条約。ドイツは潜水艦の保有を禁止された。

ソナー対ステルス

1892年、日本では北里柴三郎が破傷風血清療法を発見（1890）したころ、ドイツの技術者ルドルフ・ディーゼルがディーゼルエンジンを発明した。ディーゼルエンジンの発明は、潜水艦兵器の位置づけを大きく変えた。第一次世界大戦中（1914-1918）、ディーゼルエンジンを搭載したドイツの潜水艦の総称「Uボート」が、約300隻が建造され、第二次世界大戦中（1939-1945）には、1,131隻が建造された。当時の潜水艦は、「敵に発見されにくく、大型船を撃沈できる魚雷をもち、建造費が大型艦に比べれば安価」などのメリットがあった。一方で、第二次世界大戦中には、米国で水晶の圧電特性を利用して潜水艦を検出するソナー（SONAR：SOund Navigation And Ranging）が発明され、潜水艦の位置が探知された。現在の漁船には、ソナー技術を利用した魚群探知機（Fishfinder）が装備され、大きな釣果が期待できるようになる。

1935年、キール軍港に停泊中のＵボートの1隻を訪れたアドルフ・ヒトラー。

1942年ドイツの U ボート基地で、日本の潜水艦司令官に挨拶するカールデーニッツ提督。

WWⅡは潜水艦に対する対策が取られた。1942年護送船団の上空で爆撃機が飛ぶ。

WWⅡは潜水艦に対する対策が取られた。1940年頃のイギリス艦隊のサーチライト。

「エニグマ」（暗号機）ドイツ海軍が潜水艦と通信するために使用した4ローター版。エニグマの暗号は、連合国によって解読されていた。

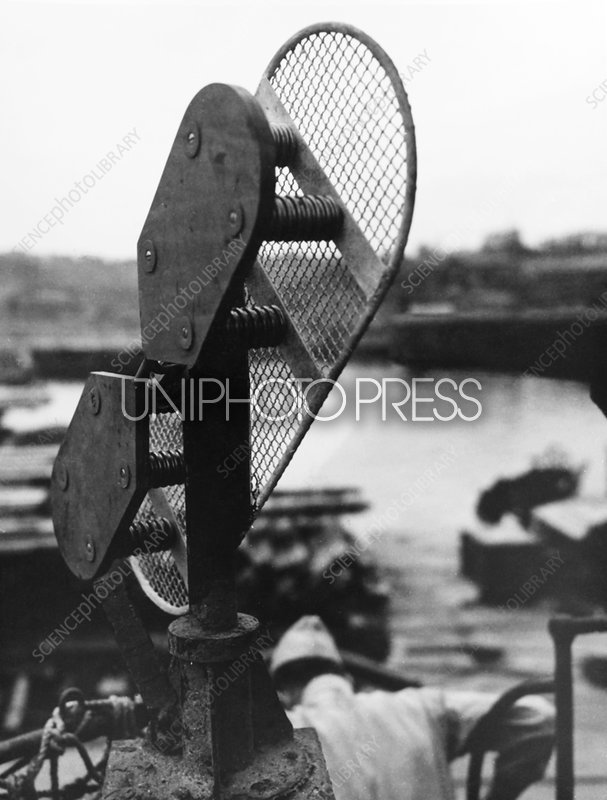

WWⅡ日本の潜水艦レーダーアンテナ。

WWⅡ多くのUボートが撃沈されたことに対する風刺画。

「グラフ潜水艦」（画像下）元々はドイツの潜水艦（U-570）だったが、イギリスに鹵獲され、イギリスの潜水艦（HMSGraph）として就役。英独両陣営で実戦に参加した唯一のUボート。

日本の特殊潜航艇「甲標的HA-19」真珠湾攻撃に加わる。

1944年小型潜水艦。自走式の一人用魚雷 (試運転) 。ドイツ｡

大日本帝国海軍が開発した人間魚雷であり、日本軍初の特攻兵器である回天。

東インド諸島の海軍防衛を担当するオランダの提督コンラッド・ヘルフリッチ。最初の数週間中に、小さい潜水艦部隊で米英の海軍全体を合わせた数よりも多くの日本艦艇を撃沈したことから、「Ship-a-day Helfrich」と呼ばれた。

1945年、沖縄作戦に出撃する日本海軍の伊号潜水艦。

1944年伊号第29潜水艦。日本とドイツの往復に成功寸前まで行った潜水艦。

アメリカ潜水艦スキャンプ（USS Scamp, SS-277）1943年日本の伊号第百六十八潜水艦を撃沈した。

アメリカの潜水艦「USS カペリン」の乗組員。1943年。

日本の伊号第百六十八潜水艦。1943年米潜水艦スキャンプと交戦し沈没。

日本の伊四百型潜水艦（I-400）特殊攻撃機「晴嵐」3機を搭載し、「潜水空母」とも俗称される。

日本の潜水艦（I-400, I-401, I -14,）

日本の伊号第四百二潜水艦（I-402）排水量基準：3,530 t（水上）6,560 t（水中）全長122m。

1941年日本の海軍潜水学校の魚雷発射の訓練。

1942年アメリカの潜水艦に魚雷攻撃を受け、沈没する日本の貨物船。

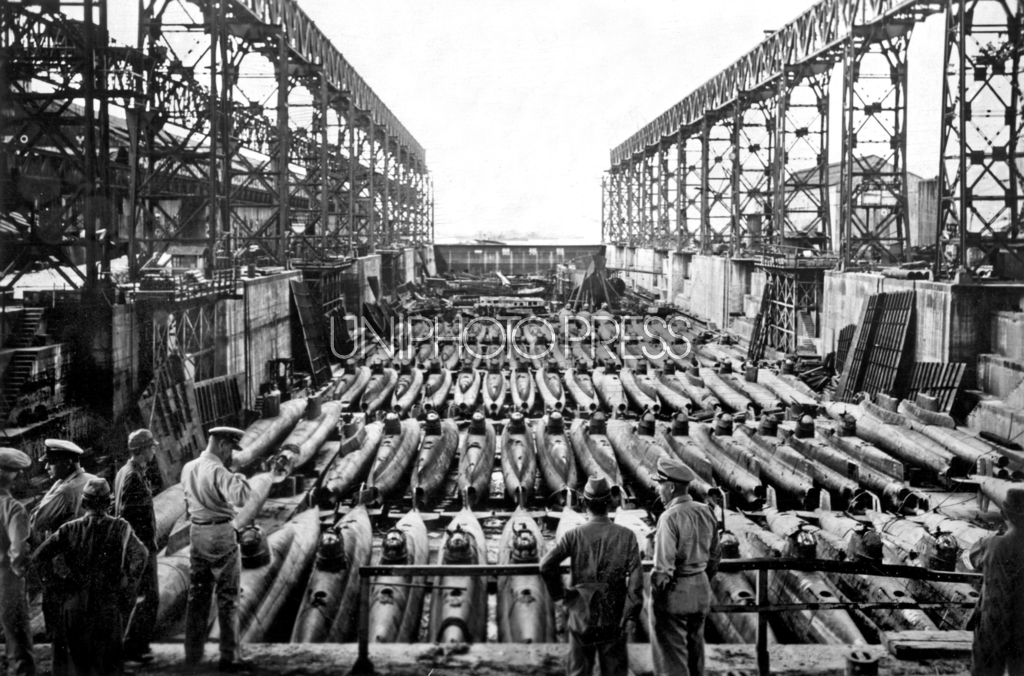

日本の特殊潜航艇。

破壊された日本の潜水艦。1946年。

WWⅡ日本とアメリカの海戦。

原子力潜水艦

世界初の原子力潜水艦「ノーチラス」は、1954年に米国で竣工され、1955年初航行した。艦尾のスクリューを回転させて推進する構造は同じだが、ディーゼル潜水艦がディーゼルエンジンで航行するのに対し、原子力潜水艦は、原子炉で生成される熱エネルギーで水蒸気タービンを回すことでスクリューを回す。原子炉の動作には酸素を必要としないため、長期間の連続潜航が可能となった。
潜水艦の大きさ（体積）は、船舶（貨物船を除く）同様に、排水量（displacement）や水中排水量（潜航状態の排水量）で示され、アルキメデスの原理で、水上に浮かべた際に押しのけられる水の重量をトン単位で表わす。総トン数は、国により計測基準が異なる。海水の比重は25度で1.021～1.030の範囲にある。ノーチラスの排水量は3,500トンだったが、現在では2万トンを超える潜水艦も使用されている。
潜水艦が潜れる深度は、最高機密とされる。一方で、軍用の潜水艦、潜水艇（一般に小型の潜水艦）と、「潜水調査船」は別モノ。有人潜水調査船の建造は、1980年代に盛んになり、日本の「しんかい6500」は、名のとおり水深6500メートルまでの潜航が可能な有人潜水調査船で、1990年に運航が開始された。世界トップクラスの潜航能力をもつ。東日本大震災時には、発生4か月後に海底の震源域調査を実施した。
